Hot Air Ottico BGA Reballing Station

Stazione di reballing ottico ad aria calda BGA

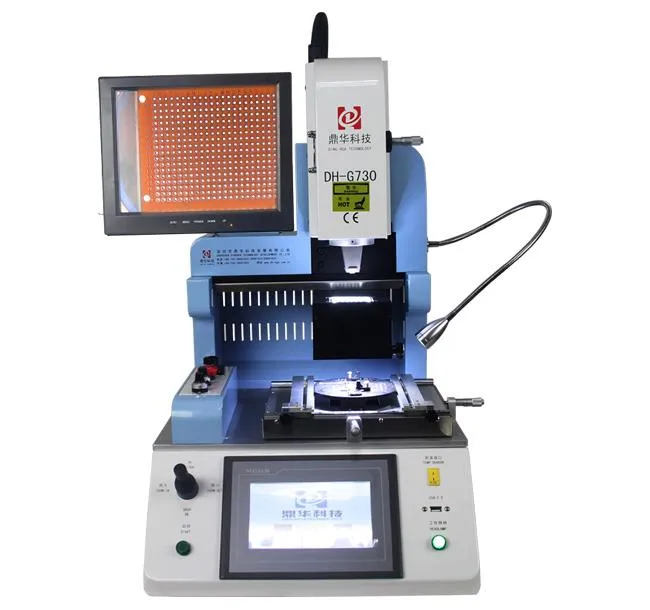

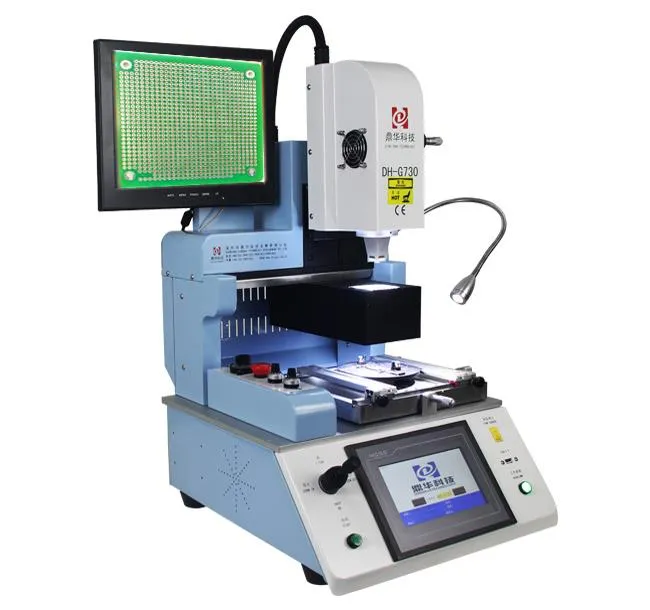

Questa macchina DH-G730 è una stazione di rilavorazione automatica IC, con schermo da 15 pollici e 1080P, e fotocamera CCD ottica importata in grado di dividere due colori per chip e PCB, utilizzata soprattutto per IC di telefoni cellulari, come, iphone, Samsung , Huawei e Xiaomi ecc.

I dettagli del prodotto della stazione di reballing ottico BGA ad aria calda

Dettagli del prodotto di bga reballing station ad aria calda

Schermo del monitor HD, 1080P, punti di chip e PCBA possono essere visualizzati su di esso, quando si osservano due tipi di colori piegati, basta fare clic su "Start" per avviare la macchina.

Fotocamera CCD ottica importata, che può visualizzare due tipi di colori sullo schermo del monitor per allineare per bga, IC e QFN ecc.

Micrometro per circuito stampato fine a destra o sinistra e indietro o indietro quando si allinea per chip a PCB.

Pulsanti funzionali della stazione di rilavorazione Bga, come ad esempio la regolazione del flusso d'aria per l'aria calda superiore durante dissaldatura o saldatura, pulsante di emergenza e regolazione della luce per telecamera CCD.

Interfaccia operativa della stazione di rilavorazione bga DH-G730, semplice e facile da usare, tutti i parametri possono essere impostati sul touch screen, è il centro di controllo dell'intera macchina.

Sulla nostra fabbrica

La nostra fabbrica fuori

Sviluppo e ricerca dipartimento per lo sviluppo di nuove stazioni di rilavorazione Bga

Sala espositiva luminosa e ampia per la stazione di rilavorazione BGA che mostra per la visita del cliente

Uno dei nostri uffici

La nostra officina per il montaggio delle stazioni di rilavorazione BFA

Consegna, spedizione e consegna di bga reballing station ad aria calda

Tutta la macchina sarà imballata in una cassa di compensato (non necessita di fumigazione), e mettere barre di legno, schiuma e carta cartone piccolo ecc. Per la macchina fissa.

Ogni macchina avrà almeno un anno di garanzia per l'intera macchina, e 3 anni per i riscaldatori, se l'ordine più di 10 set in una sola volta, gli anni di garanzia sarebbero 3 anni.

FAQ della stazione bga reballing ottica ad aria calda

1. Q: Se devo usare un ugello per l'aria calda?

A: Sì, se le dimensioni del tuo chip non sono regolari, l'ugello può essere personalizzato.

2. D: Quando pulisco il residuo, devo usare alcol?

A: No, puoi anche usare solvente, comunque, dopo averlo usato, faresti meglio a lavarti la mano.

3. D: Quante dosi la macchina ha riscaldatori?

A: 2 riscaldatori, entrambi sono ad aria calda, poiché tutti i PCB dei telefoni cellulari sono molto piccoli, non sono necessari per essere preriscaldati.

4. Q: Che dimensioni può prendere con il suo aspirapolvere incorporato?

A: Il formato disponibile è da 1 * 1 ~ 80 * 80mm

Riparare conoscenze o suggerimenti

Riparazione del foro, metodo di trapianto

CONTORNO

Questo metodo viene utilizzato per riparare gravi danni a un foro o per modificare le dimensioni, la forma o la posizione di un'attrezzatura o di un foro di montaggio non supportati. Il foro può avere conduttori, fili, elementi di fissaggio, perni, terminali o altri componenti hardware che lo attraversano. Questo metodo di riparazione utilizza un tassello di materiale di cartone di corrispondenza e resina epossidica ad alta resistenza per fissare il tassello in posizione. Dopo che il nuovo materiale è stato incollato, è possibile praticare un nuovo foro. Questo metodo può essere utilizzato su schede e gruppi assemblati su lato singolo, fronte / retro o multistrato.

ATTENZIONE

Le connessioni danneggiate dello strato interno possono richiedere l'aggiunta di fili di superficie.

RIFERIMENTI

1.0 Prefazione

2.1 Gestione di assiemi elettronici

2.2 Pulizia

2,5 Cottura e preriscaldamento

2.7 Miscelazione epossidica e manipolazione

ATTREZZI E MATERIALI

Asta del materiale di base

addetto alle pulizie

End Mills

Epoxy

Sistema Micro-Drill

Microscopio

Bastoncini di miscelazione

Forno

Coltello di precisione

Precision Drill System

Il rasoio ha visto

Nastro, alta temperatura

salviette

PROCEDURA

1. Pulire l'area.

2.Rimuovere il foro danneggiato o di dimensioni inadeguate utilizzando una fresa o fresa in metallo duro. Fresare il foro utilizzando un trapano o una fresa di precisione per la precisione. Il diametro dell'utensile da taglio dovrebbe essere il più piccolo possibile e comprendere ancora l'intera area danneggiata.

NOTA

Le operazioni di abrasione possono generare cariche elettrostatiche.

3. Tagliare un pezzo di asta del materiale di base di ricambio. L'asta del materiale di base è realizzata con un ceppo FR-4. Tagliare la lunghezza di circa 12,0 mm (0,50 ") più del necessario.

4. Pulire l'area rielaborata.

5. Utilizzare un nastro a temperatura elevata per proteggere le parti esposte della scheda PC che si affacciano sull'area di rilavorazione.

6. Mescolare la resina epossidica.

7.Inserire sia il tassello che il foro con resina epossidica e combaciare. Applicare ulteriore resina epossidica attorno al perimetro del nuovo materiale. Rimuovere l'eccesso di resina epossidica.

8. Assicurare l'epossidico secondo la Procedura 2.7 Miscelazione e manipolazione epossidica.

ATTENZIONE

Alcuni componenti potrebbero essere sensibili alle alte temperature.

9. Rimuovere il nastro e tagliare il materiale in eccesso usando la sega da rasoio. Fresare o limare il tassello a filo con la superficie del pannello.

10. Completare la procedura riempiendo i fori e aggiungendo i circuiti come richiesto.
