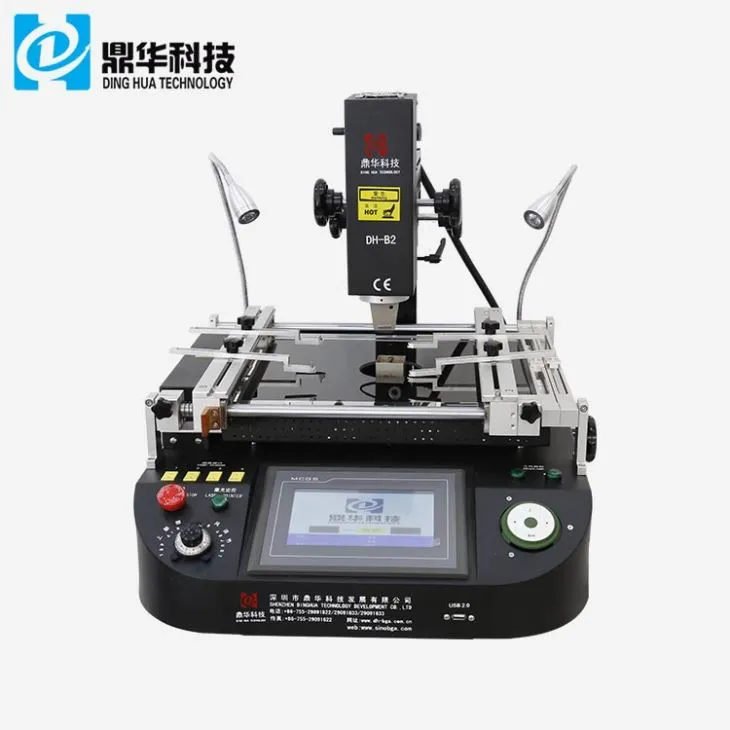

Stazione di rilavorazione SMD touch screen a 2 zone di riscaldamento
Rilavorazione sicura e precisa per chip SMD, BGA e LED La stazione di rilavorazione DH-B2 combina precisione, affidabilità e convenienza in una soluzione all-in-one per tutte le esigenze di rilavorazione, dai PCBA complessi e densamente popolati alle semplici strisce LED. Tuttavia rimane facile da apprendere e utilizzare, consentendo ai tecnici di padroneggiare in modo rapido e sicuro l'allineamento di precisione, il posizionamento delicato e il controllo preciso del riscaldamento.
Descrizione
Stazione di rilavorazione SMD touch screen a 2 zone di riscaldamento
1. Caratteristiche del prodotto della stazione di rilavorazione SMD touch screen a 2 zone di riscaldamento
-
Dopo aver terminato la dissaldatura e la saldatura, si verifica un allarme. Quando la temperatura va fuori controllo,
il circuito elettrico può interrompersi automaticamente, con protezione da surriscaldamento.
2. Utilizzare una potente ventola a flusso incrociato per raffreddare rapidamente il PCB per evitare che si deformi e garantire l'effetto di saldatura.
3. Utilizzare una scanalatura a V dotata di un dispositivo flessibile per il posizionamento del PCB per proteggere il PCB dalla deformazione quando
riscaldato o raffreddato.
4. Questa macchina può essere collegata a un computer per essere controllata più comodamente con una porta seriale PC integrata e
un software proprietario ad esso allegato.
5. Per una grande capacità termica di PCB/CSP/QFP o altri requisiti di saldatura ad alta temperatura e senza piombo, tutti
può essere gestito facilmente.
2.Specifiche della stazione di rilavorazione SMD touch screen a 2 zone di riscaldamento
| Energia | 4800W |
| Riscaldatore superiore | Aria calda 800W |
| Riscaldatore inferiore | Aria calda 1200W, Infrarossi 2700W |
| Alimentazione elettrica | CA220V±10% 50/60Hz |
| Dimensione | L800*P900*H750mm |
| Posizionamento | Supporto PCB con scanalatura a V e con fissaggio universale esterno |
| Controllo della temperatura | Termocoppia tipo K, controllo ad anello chiuso, riscaldamento autonomo |
| Precisione della temperatura | ±2 gradi |
| Dimensioni del circuito stampato | Max450*500 mm.Min 20*20 mm |
| Messa a punto del banco di lavoro | ±15 mm avanti/indietro, ±15 mm destra/sinistra |
| BGAchip | 80 *80-1*1mm |
| Distanza minima dai trucioli | 00,15 mm |
| Sensore di temperatura | 4(facoltativo) |
| Peso netto | 36 kg |
3. Dettagli della stazione di rilavorazione SMD touch screen a 2 zone di riscaldamento
1. Interfaccia touch screen HD;
2.Tre riscaldatori indipendenti (aria calda e infrarossi);

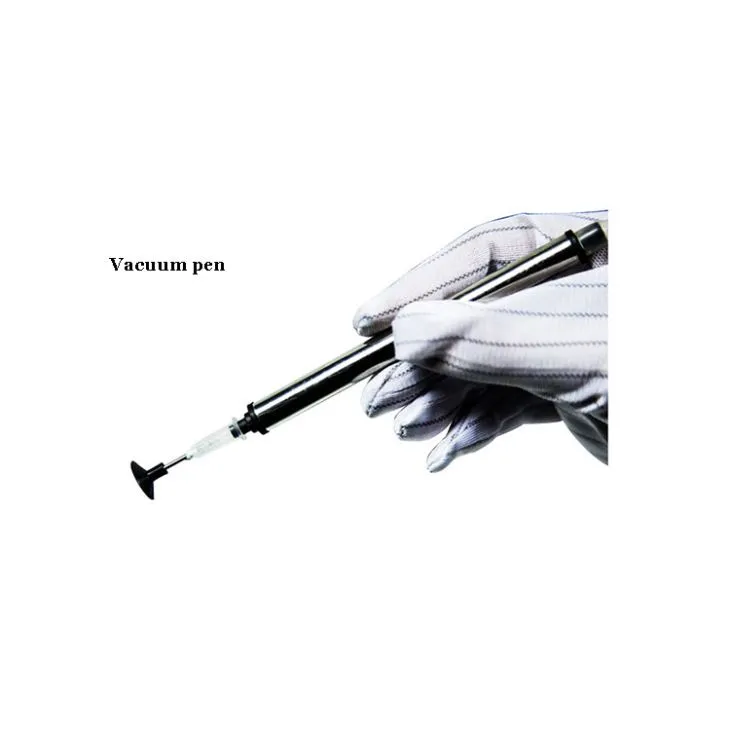

3. Penna a vuoto;
4. Lampada frontale a LED.
4.Perché scegliere la nostra stazione di rilavorazione SMD touch screen a 2 zone di riscaldamento?
5.Certificato di stazione di rilavorazione SMD touch screen a 2 zone di riscaldamento
6.Imballaggio e spedizione di una stazione di rilavorazione SMD touch screen a 2 zone di riscaldamento
