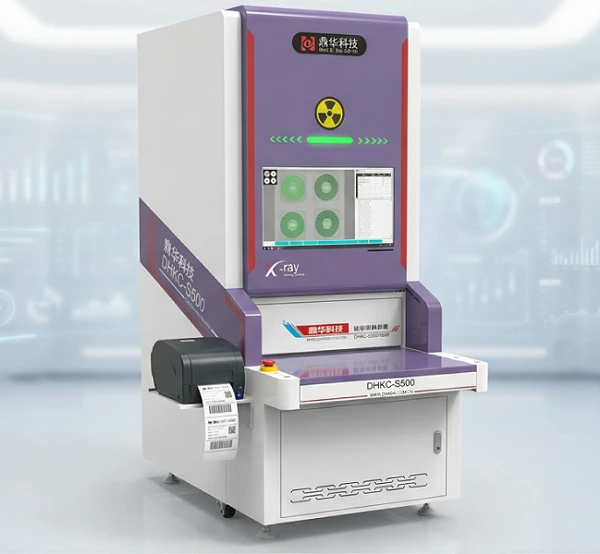

Contatore di chip SMT
Un dispositivo di conteggio automatico basato sull'imaging di penetrazione dei raggi X, appositamente progettato per piccoli componenti elettronici SMT.1. Test senza contatto e non distruttivo2.Penetra e identifica componenti sovrapposti3.Precisione di conteggio Maggiore o uguale al 99,95%, velocità: 1 bobina/sec4.Conteggio automatico e riconoscimento dei codici 1D/2D5.Supporta la connessione MES/ERP/WMS6.Generazione e stampa automatica di etichette
Descrizione
DHKC-Contatore componenti a raggi X S500
Perché la tua linea di produzione SMT ha bisogno di un contatore di componenti a raggi X
Ogni fabbrica SMT sa quanto possa essere problematico il conteggio manuale delle bobine.
Il conteggio manuale richiede da 3 a 5 minuti per bobina, il che può facilmente causare affaticamento degli occhi ed errori di conteggio. I componenti ultra-piccoli come 01005 / 0201 sono quasi impossibili da contare chiaramente a occhio nudo. La consegna di quantità errate spesso porta all'arresto della linea di produzione, allo spreco di materiale e a costi di manodopera aggiuntivi.
La nostra macchina contatore a raggi X è appositamente progettata per risolvere tutti questi punti critici.
In quanto contatore professionale di componenti a raggi X, adotta la tecnologia di imaging con penetrazione dei raggi X-, perfettamente adatta a tutti i tipi di conteggio delle bobine di componenti elettronici SMT.
Vantaggi fondamentali
- Conteggio non-a contatto e non-distruttivo
Questo contatore di componenti a raggi X-utilizza la penetrazione dei raggi X-per vedere attraverso l'imballaggio e identificare i componenti sovrapposti all'interno della bobina. Nessun danno, nessun graffio, nessun danno statico ai chip di alto valore e alle parti sensibili.
- Precisione e velocità di conteggio ultra elevate
La precisione del conteggio raggiunge oltre il 99,95%. Può finire una bobina in un tempo molto breve, supportare il conteggio di più bobine contemporaneamente, migliorare notevolmente l'efficienza dell'officina e risparmiare lavoro manuale.
- Ampia compatibilità per tutti i materiali SMT
Il contatore delle parti a raggi X supporta il materiale in bobina, il materiale del vassoio, le parti sciolte, i componenti delle borse a prova di umidità- e le bobine rimanenti.
- Connessione al sistema MES/ERP/WMS
Supporta il riconoscimento automatico dei codici a barre 1D e 2D, la sincronizzazione dei dati con il sistema MES, ERP e WMS di fabbrica.
Per le fabbriche senza sistema MES, la macchina può anche generare automaticamente report di conteggio giornaliero e salvare tutti i record per una completa tracciabilità.
- Stampa e modifica automatica delle etichette
Supporta modelli di etichette personalizzati, generazione automatica e stampa di etichette con quantità, data, numero di parte e informazioni sul lotto, utile per la gestione del magazzino e il turnover dei materiali.
Principali parametri tecnici
| Parametro | Dettagli |
|---|---|
| Modello | DHKC-S500 |
| Tensione di lavoro | CA 220 V |
| Dimensioni bobina compatibili | 7–17 pollici |
| Componenti supportati | 01005, 0201, 0402, 0603, BGA, QFP, QFN, resistore, condensatore, induttore, diodo, transistor ecc. |
| Modalità di conteggio | Riconoscimento automatico di bobina singola/multi bobina, non è necessaria l'impostazione della modalità manuale |
| Lingua | inglese/cinese |
| Norma di sicurezza | Certificato CE, basse radiazioni, sicuro per il funzionamento-a lungo termine |
Immagini del prodotto
Dettagli della macchina contatore a raggi X
Rilevamento delle immagini
Funzionamento dei prodotti
