Stazione di rilavorazione della matrice di griglie a sfere
Il DH-A2E rappresenta un passo avanti nella tecnologia di rilavorazione, combinando l'automazione industriale con la precisione sub-millimetrica per affrontare le riparazioni PCB più impegnative. Questa-stazione di rilavorazione ball grid array dotata di tutte le funzionalità è progettata per ambienti in cui ripetibilità, tempi di attività e risultati impeccabili non sono-negoziabili.
Descrizione

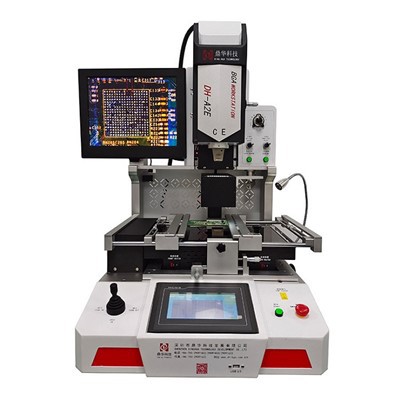

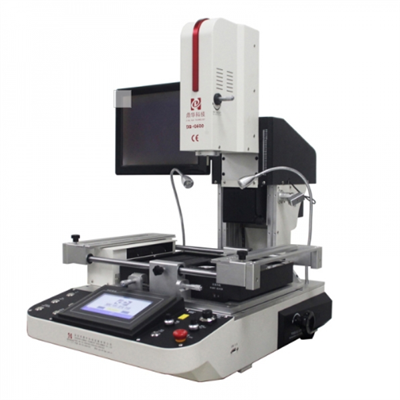

DH-A2E: la prossima evoluzione nella rilavorazione automatizzata di precisione
Il DH-A2E stabilisce un nuovo punto di riferimento per la riparazione PCB automatizzata e ad alta-precisione. Progettato come avanzatostazione di rilavorazione della matrice a griglia di sfere, integra l'allineamento ottico con cicli di presa-e-posizionamento, dissaldatura e saldatura completamente automatizzati, riducendo significativamente la dipendenza dell'operatore e l'errore umano.
Progettato sia per la precisione che per la facilità d'uso, questostazione di rilavorazione smdraggiunge specifiche notevoli: controllo della temperatura entro ±1 grado e precisione di posizionamento di 0,01 mm. La sua intuitiva interfaccia touch-screen con programmi precaricati-consente ai tecnici di tutti i livelli di eseguire operazioni complesserilavorazione bga automaticaprocessi con fiducia. Dai delicati micro-BGA ai componenti di grandi dimensioni, il DH-A2E gestisce un'ampia gamma di riparazioni SMT, rendendolo la pietra angolare ideale per qualsiasi laboratorio di riparazione elettronica moderno o linea di produzione che cerca di aumentare la resa e la coerenza.
Vantaggi dei prodotti
1.Ciclo di rilavorazione completamente automatizzato:Sperimenta un vero e proprio funzionamento-automatico con rimozione, posizionamento e saldatura automatici dei chip. Il sistema di visione integrato e la movimentazione automatizzata dei materiali (prelievo, alimentazione, posizionamento della telecamera) completano arilavorazione bga automaticaprocesso che riduce al minimo l’intervento manuale e massimizza la produttività.

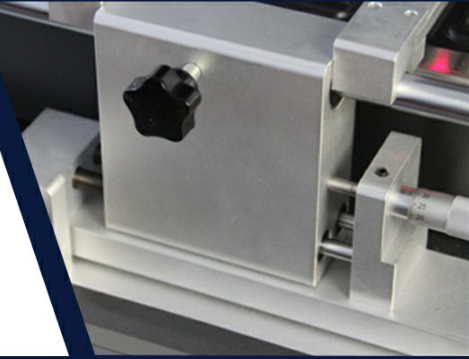

2.Allineamento con precisione sub-millimetrica:Un sistema di allineamento ottico integrato ad alta{0}}precisione, combinato con una slitta lineare motorizzata (regolazione fine degli assi X, Y, Z-), garantisce il posizionamento dei componenti con una precisione di0,01 mm, eliminando virtualmente il disallineamento.

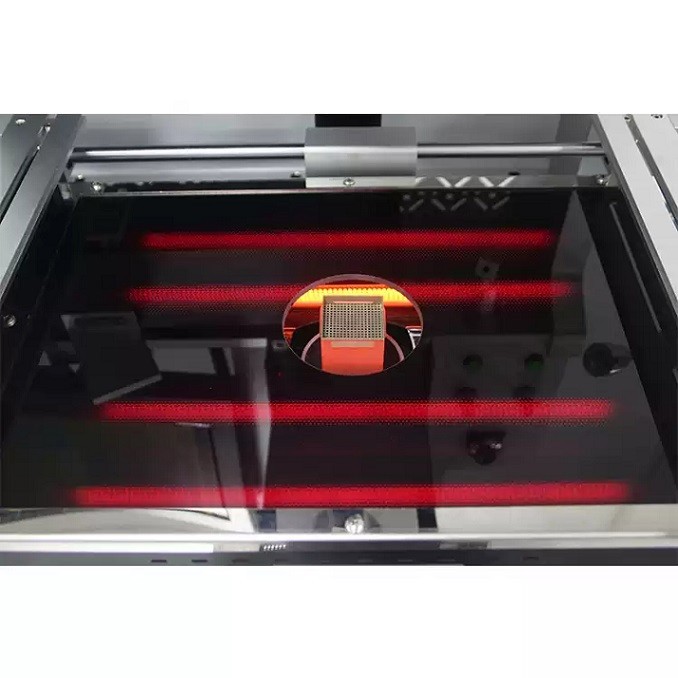

3. Gestione termica di livello-industriale:Un sistema di riscaldamento indipendente a tre-zone (superiore, inferiore, preriscaldamento) con controllo termocoppia di tipo K-a circuito chiuso-mantiene una deviazione di temperatura entro±1 grado. Il riscaldatore inferiore ad ampia-area può ospitare PCB di varie dimensioni per un riscaldamento uniforme.

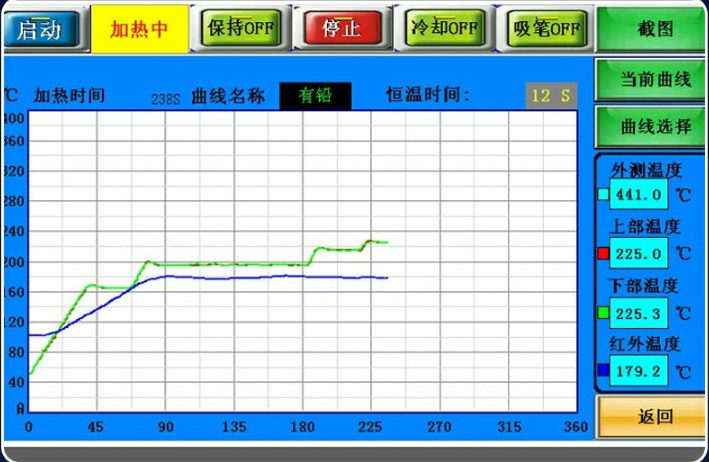

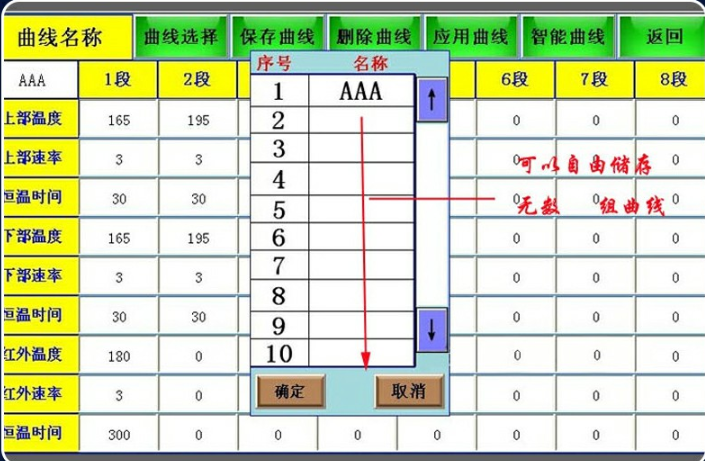

4. Controllo intuitivo tramite touch screen-:Il PC industriale con touchscreen HD e controllo PLC offre modalità sia manuale che automatica. Fornisce grafici e analisi della curva della temperatura in tempo reale-e memorizza vasti profili per operazioni one-touch, semplificando attività complesse.
Parametri dei prodotti
| Categoria | Specifica |
|---|---|
| Modello | DH-A2E |
| Potenza totale | 5700W |
| Zone di riscaldamento | 3 (Superiore: 1200 W, Zona 2 inferiore: 1200 W, Zona 3: 3200 W) |
| Alimentazione elettrica | CA 220 V ±10%, 50/60 Hz |
| Controllo della temperatura | Circuito-chiuso con termocoppia di-tipo K |
| Precisione della temperatura | ±1 grado |
| Precisione di posizionamento | 0,01 mm |
| Massimo. Dimensioni del circuito stampato | 450 x 500 mm |
| minimo Dimensioni del circuito stampato | 10 x 10 mm |
| Dimensioni del chip compatibile | da 2x2 mm a 80x80 mm |
| minimo Passo del chip | 0,1 mm |
| Dimensioni (LxLxA) | 600 x 700 x 850 mm |
| Peso netto | 70 chilogrammi |
Progettato per l'Officina Professionale:

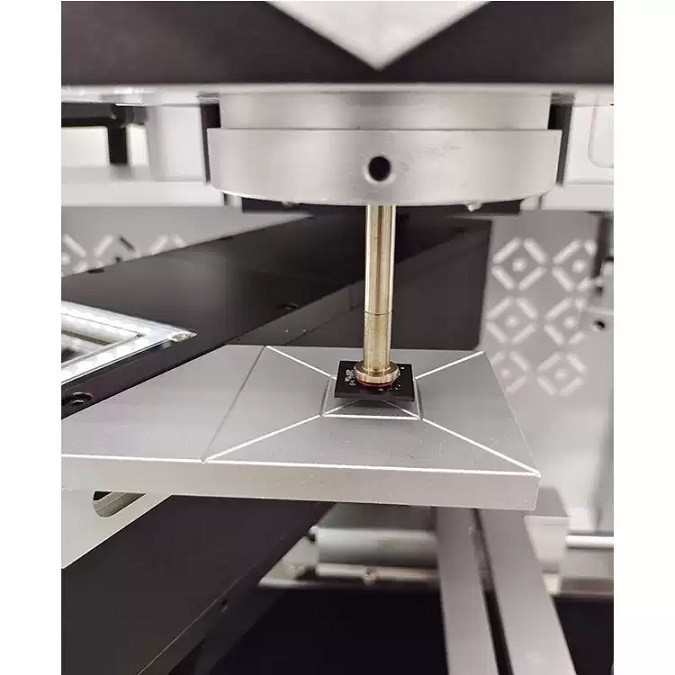

Oltre alle specifiche di base, il DH-A2E è progettato per l'uso professionale quotidiano. Funzionalità come il flusso d'aria regolabile per componenti di piccole dimensioni, ugelli ruotabili a 360 gradi, dispositivi universali, raffreddamento rapido e avvisi vocali creano un flusso di lavoro senza interruzioni. È robustostazione di rilavorazione smdla costruzione, la certificazione CE e le caratteristiche di sicurezza di emergenza garantiscono un funzionamento affidabile e sicuro in ambienti impegnativi.
Ideale per:Electronics Manufacturing Services (EMS), centri di riparazione ad alta-affidabilità (automobilistici, aerospaziali, medici), dipartimenti di ricerca e sviluppo e qualsiasi operazione che richieda rilavorazioni di precisione affidabili e automatizzate.
Dettagli dei prodotti
