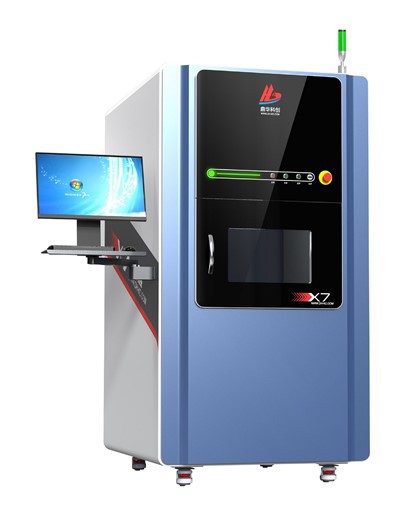

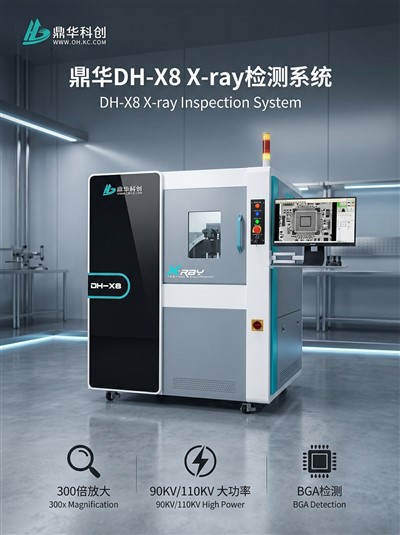

Raggi X per l'elettronica Voard

Questa macchina a raggi X per PCB-effettua test non{{1}distruttivi precisi per l'elettronica e la produzione. Essendo una macchina a raggi X industriale versatile-, è dotata di un rilevatore inclinabile e di un piano programmabile per l'ispezione multi-angolo, ideale per applicazioni di tester per ECU automobilistiche e analisi di assemblaggi PCB.

Invia la tua richiesta

Descrizione

Panoramica del prodotto

Il nostro-stato-dell'-arteMacchina a raggi X per PCBridefinisce i test non-distruttivi di precisione. Come versatileMacchina a raggi X-industriale, offre funzionalità senza precedenti per il controllo qualità e l'analisi dei guasti su componenti elettronici e componenti complessi.

Caratteristiche principali e vantaggi

1.Fase di movimento dell'asse XY-:Consente un'ampia copertura della scansione, migliorando significativamente la produttività e l'affidabilità dell'ispezione del prodotto.

Rilevatore di immagini inclinabile di 2,60 gradi:Facilita l'osservazione semplice dei difetti delle pareti laterali-in componenti come i BGA, garantendo una visione completaTester dell'ECU-analisi dei voti per l'elettronica automobilistica critica.

3. Sorgente e ricevitore del raggio della linea temporale reale-:Utilizza una sorgente sigillata giapponese HAMAMATSU ad alta-sensibilità abbinata a un rilevatore a pannello piatto-digitale ad alta definizione per immagini nitide e in tempo reale-.

4.Finestra di navigazione automatica visiva:L'interfaccia-intuitiva consente agli operatori di individuare e ingrandire rapidamente gli obiettivi di ispezione, semplificando il flusso di lavoro.

5.Piattaforma di caricamento spaziosa:Presenta un'ampia camera di ispezione da 550 mm x 670 mm, in grado di accogliere un'ampia gamma di dimensioni di prodotti.

6.Ricette di ispezione programmabili:Ideale per l'ispezione automatizzata di volumi elevati-, aumentando l'efficienza e garantendo risultati coerenti lotto dopo lotto.

7.Gestione della libreria di lavoro digitale:Salva, modifica e gestisci programmi di ispezione per controlli di qualità ripetibili e tracciabili.

8.Integrazione del sistema S/ERP:Supporta la connettività personalizzabile per una gestione continua dei dati e l'integrazione nei sistemi di fabbrica intelligente.

Domini applicativi

Questo premioMacchina a raggi X-industrialeè progettato per l'eccellenza in molteplici settori:

1.Semiconduttori e imballaggi avanzati:Ispezione di IC, BGA, CSP, Flip Chip.

2. PCB e assemblaggio (SMT/DIP):CompletoMacchina a raggi X per PCBper giunti di saldatura, vuoti e posizionamento dei componenti.

3. Elettronica automobilistica:Ispezione critica perTester dell'ECUapplicazioni, sensori, connettori e moduli di controllo.

4. Parti automobilistiche:Getti di alluminio, modanature e altri componenti-critici per la sicurezza.

5.Nuova energia:Ispezione di celle e moduli batteria per batterie agli ioni di litio-.

6. Industrie specializzate:Celle fotovoltaiche, plastica stampata, substrati ceramici e altro ancora.

Parametri dei prodotti

Specifiche della macchina :

Articolo	Parametro	Articolo	Parametro
Dimensione:	1500×1500×2100mm	Alimentazione elettrica:	CA 220 V 10 A
Peso:	circa 1500 kg	Peso imballato:	Circa. 1800KG
Dimensioni imballo:	1600×1600×2200 mm	Consumo energetico:	1,7 kW
Metodo di caricamento:	manuale	Modalità di rilevamento:	non in linea
Metodo operativo:	manuale	Gestione dei permessi:	password

Tubo a raggi X-:

Articolo	Parametro	Articolo	Parametro
Tipo di tubo luminoso:	Chiuso	Corrente del fototubo:	200μA
Voltaggio del tubo luminoso:	90KV	Dimensione del fuoco:	3-5um
Metodo di raffreddamento:	raffreddamento ad aria	Ingrandimento geometrico:	300 volte

Sistema di imaging:

Articolo	Parametro	Articolo	Parametro
Rivelatore:	Nuovo TTF	Tolleranza alle radiazioni:	10000Gy
Area di imaging effettiva:	130×130mm	Livello di protezione:	IP65
Matrice pixel:	1536 × 1536	Misurare:	176×176×47mm
Dimensione pixel:	85μm	Peso:	3,5 kg
Risoluzione spaziale:	5,8 l/mm	Energia:	9W
Frequenza fotogrammi:	20 fps	Temperatura operativa:	10-40 gradi
Cifre di conversione AD:	16bit	Temperatura di conservazione:	-10-55 gradi
Interfaccia dati:	GigabitEthernet	Umidità operativa:	20-90% HP (senza condensa)
Modalità di attivazione:	acquisizione continua, sincronizzazione degli impulsi	Umidità di stoccaggio:	10-90% HP (senza condensa)
Intervallo di energia dei raggi X-:	40KV-130KV	Impostazioni immagine:	Luminosità, contrasto, guadagno automatico ed esposizione

PC industriale

Articolo	Parametro	Articolo	Parametro
Monitorare:	Monitor ad alta definizione da 21,5-pollici	Sistema operativo:	Windows 10 64-bit
Istruzioni per l'uso:	Tastiera/mouse	Disco rigido/memoria:	1TB/8G

Garanzia di sicurezza

Dose di radiazioni:
Utilizza una struttura protettiva in acciaio-piombo-acciaio, con la finestra di visualizzazione della porta anteriore realizzata in vetro contenente piombo-per la schermatura dalle radiazioni. In qualsiasi posizione a 20 mm dall'involucro, il tasso equivalente della dose di radiazioni misurata è inferiore o uguale a 1 μSv/h, in conformità con gli standard internazionali.

Finestra di visualizzazione in vetro al piombo:
Il vetro al piombo trasparente isola le radiazioni consentendo l'osservazione dell'oggetto in prova.

Interblocco di sicurezza:
Tutte le porte di accesso per la manutenzione sono dotate di due interruttori di limite ad alta-sensibilità. Una volta aperta una qualsiasi porta, il tubo a raggi X-viene immediatamente e automaticamente diseccitato.

Interruttore di sicurezza elettromagnetico per porta:
La finestra di visualizzazione è dotata di un interruttore elettromagnetico che impedisce l'apertura della finestra mentre il tubo a raggi X- è in funzione.

Pulsante di arresto di emergenza:
Situato accanto alla postazione dell'operatore; premendolo si interrompe immediatamente l'alimentazione.

Finestra di visualizzazione:
Dispone di una finestra di visualizzazione trasparente, che consente l'osservazione diretta del campione durante il funzionamento.

Protezione del tubo a raggi X-:
Il tubo a raggi X- deve essere spento prima di lasciare l'interfaccia del software per eseguire altre operazioni.

Rilevamento delle immagini

product-657-476

Scegli il nostro sistema non solo come aMacchina a raggi X per PCB, ma come completoMacchina a raggi X-industrialeecosistema progettato per soddisfare le rigorose esigenze della produzione moderna e della garanzia della qualità, in particolare per quelle avanzateTester dell'ECUvalidazione e oltre.
