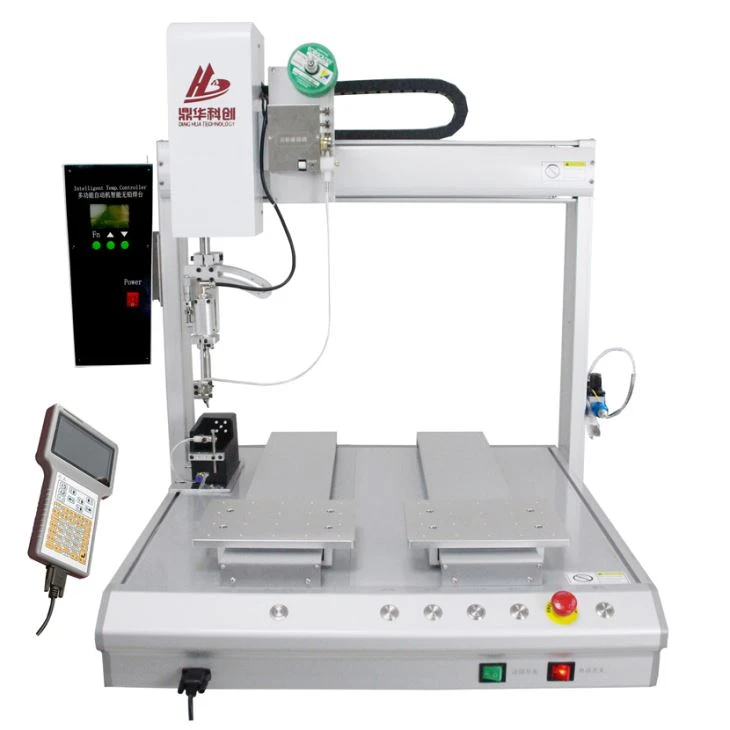

Macchina saldatrice automatizzata

SALDATRICE ROBOTIZZATA (Singola X Doppia Y)

MODELLO N. DH-HX5331 e HX5441

Video dimostrativo:







● One-step: scarico automatico del fumo, pulizia automatica, emergenza automatica;

● Si applica principalmente alla suddivisione di componenti e plug-in per schede madri;
● Scegliere liberamente tra saldature a punti, trascinate, curve, circolari e irregolari;
● Vol. di stagno preciso. saldatura di controllo e consistenza, capire cosa le mani umane non sono in grado di fare e compensare altri difetti di saldatura;
● Nucleo riscaldante di marca, con deviazione della temperatura di ±5 gradi;
● Il tempo e la velocità di alimentazione dello stagno sono regolabili.



I: Parametri Tecnici

Modello		DH-HX5331	DH-HX5441
Numero dell'asse		5 assi sincroni
Traccia	Asse X	500 mm	500 mm
	Asse Y1	300 mm	400 mm
	Asse Y2	300 mm	400 mm
	Asse Z	100 mm	100 mm
	Asse R	360 gradi	360 gradi
Carico massimo del cuscinetto		10kg per ogni stazione
Velocità massima	Asse X	800mm/sec.
	Asse Y1/Y2	800mm/sec.
	Asse Z	450 mm/sec.
	Asse R	360 gradi/sec.
Precisione ripetuta	Asse X	±0,02 mm
	Asse Y1/Y2	±0,02 mm
	Asse Z	±0,02 mm
	Asse R	±0,02 gradi
Dimensione massima del prodotto		280*250 millimetri (X,Y)	280*350 millimetri (X,Y)
Programmi memorizzati		999 profili
Sistema di guida		A circuito chiuso
Sistema di controllo		Sistema di controllo del movimento
Intervallo di temperatura		40-450 grado
Precisione della temperatura		±2 gradi
Gamma allarme testa riscaldante		2-99 grado
Alimentazione		Sistema di alimentazione a latta singola
Potenza di riscaldamento		200w
Velocità di alimentazione dello stagno		０－50mm/s
Diametro dello stagno		Φ0.3-Φ1.2(Standard)
Allarmi		Stagno rotto, Stagno bloccato, allarme riscaldatore
Dimensione		L880*L600*A830mm	L880*L700*A830mm
Ingresso		AC220V±10% 50/60Hz 450VA
Pressione dell'aria		0.4-0.8Mpa
Umidità		20-95%
Temperatura di lavoro		-10-45 grado
Peso netto		Circa 90 kg	Circa 95 kg



II: Descrizione

1. Robot di saldatura automatica a 5 assi



2. Fare domanda per saldatura a punti, saldatura a trascinamento, saldatura curva, saldatura circolare, saldatura continua a curva irregolare.



3. Il programma può essere copiato.



4. È possibile memorizzare un massimo di 999 programmi, è possibile modificare programmi diversi semplicemente per prodotti diversi con un solo pulsante, senza necessità di riprogrammare.



5. La personalizzazione è facoltativa.



III:Funzioni

1. È possibile inserire le coordinate facendo clic su "programmazione", il programma può essere copiato da punto a punto o da segmento a segmento per risparmiare tempo di programmazione, facile da imparare. Il punto e il percorso di saldatura possono essere completamente modificati.



2. Può programmare una saldatura a punti veloce costante e guidare la testa di saldatura nella posizione di saldatura, può modificare l'intervallo di tempo di due prodotti per implementare il ciclo senza interruzioni e migliorare l'efficienza programmando semplicemente il pendente di insegnamento.



3. È possibile memorizzare un massimo di 999 profili di programma, una macchina può saldare 999 prodotti diversi mediante programmazione.



4. I parametri di diversi punti possono essere scambiati in modo flessibile, la calibrazione del programma ottiene automaticamente la compensazione della posizione delle coordinate, con calibrazione della rotazione e correzione dell'operazione errata. È possibile configurare i parametri di ogni singolo punto di saldatura.



5. Applicare per saldatura a punti, saldatura a trascinamento, saldatura curva, saldatura circolare e saldatura irregolare, tutti i parametri di saldatura possono essere configurati dagli utenti per lavori di saldatura difficili e lavori di microsaldatura.





6. L'interfaccia della versione inglese è facile da eseguire per l'utente anche senza insegnare il pendente.



7. Alimentazione automatica dello stagno, la quantità di stagno può essere regolata e controllata con precisione. Lo stagno può essere alimentato in qualsiasi momento per richiedere saldature diversificate e migliorare l'efficienza.



8. Testa di riscaldamento Weller, la temperatura può essere controllata con precisione fino a ±2 gradi, il tempo e la velocità di alimentazione dello stagno possono essere regolati per ottenere una saldatura di alta qualità.



9. Le punte multiple sono opzionali per la saldatura in serie standard.



10. I percorsi di saldatura memorizzati possono essere utilizzati in qualsiasi momento per risparmiare tempo nella programmazione.



11. È possibile utilizzare più robot di saldatura insieme tramite il controllo e la programmazione del computer.



12. Con raccolta automatica del fumo e funzione di pulizia automatica.





IV: Vantaggi

1. Con raccolta automatica dei fumi per mantenere l'aria pulita (opzionale).



2. La testa di saldatura ad alta resistenza può essere personalizzata per una fusione di alta qualità.



3. Il programma può essere veloce reimpostando, inserendo ed eliminando il punto della saldatura o modificando completamente.



4. Slot di bloccaggio per recuperare e cambiare facilmente i prodotti.



5. Alimentazione delle lattine in qualsiasi momento per richiedere saldature multiple e alta efficienza.



6. Regolatore di temperatura di saldatura Weller, controlla la temperatura in modo più accurato e più duraturo.



7. Anti-collasso automatico.



8. Programmazione con pendente didattico per consentire a tutti i nuovi utenti di operare entro 2 ore.



9. Il nastro per il trasporto automatico è opzionale per il sistema completamente automatico.



10. La modalità di gestione di due utenti con diritti diversi per tecnico e operatore.



11. Con funzioni di calibrazione dell'asse R, correzione di operazioni errate.



12. Precisione ripetuta di ±0,02 mm per ottenere una saldatura precisa.





V:Assemblee principali

NO.	Nome del materiale	Marca
1	Corpo macchina	Dinghua
2	Binario di guida orizzontale	Personalizzato da Taiwan
3	Motore e driver a circuito chiuso	Leadshine
4	Cintura+anello chiuso	Mikipulley
5	Energia	INTENDI BENE
6	Sensore fotoelettrico	Omron
7	Relè	Omron
8	Sensore U	Omron
9	Stufa	Weller



III Imballaggio e consegna



VI: Profilo aziendale

SHENZHEN DINGHUA TECHNOLOGY DEVELOPMENT CO., LTD è un produttore professionale leader in Cina, è stato fondato nel 2011. È la fabbrica diretta, per progettare, produrre, vendere ed esportare su un'unica linea, essendo impegnata in stazioni di rilavorazione BGA, saldatrici automatiche e robot, macchine e robot automatici con bloccaggio a vite, distributori automatici, nonché attività di macchine per incisione CNC, prodotti LCD e apparecchiature e accessori relativi a SMT. Ci impegniamo a fornire ai nostri clienti le attrezzature più avanzate con un servizio tempestivo e di alta qualità.



Essendo pionieri in questo settore, continuiamo a migliorare e innovare insieme alle richieste del mercato assorbendo l'esperienza di sviluppo avanzato all'estero e aderendo alla nostra visione di "professionalità, onestà, innovazione e responsabilità".



Fornire tecnologia leader è il nostro motivo principale. Attraverso il lavoro di squadra, abbiamo ottenuto la tecnologia di controllo termico fondamentale con il relativo brevetto. Allo stesso tempo, i nostri prodotti coprono 3 categorie: fascia alta, fascia media e fascia bassa per lo sviluppo e la produzione utilizzando processi manuali, semiautomatici e completamente automatizzati. I nostri mercati si sono espansi in settori quali: riparazione individuale, fabbriche, istruzione, settore militare e aerospaziale, ecc. Allo stesso tempo, abbiamo stabilito punti vendita e assistenza finale a livello locale e all'estero. Ci siamo fatti avanti direttamente nei mercati globali, con alta qualità, prezzi competitivi e l'esplorazione delle esigenze del mercato, e abbiamo collaborato con molti partner eccellenti tra cui Google, FOXCUNN, Lenovo, Sumsung, Huawei, ecc.



La vostra soddisfazione è il nostro obiettivo, aderendo all'attenzione al cliente, orientata al mercato, la nostra azienda fornisce prodotti di prima classe e servizi altamente efficienti per i clienti attraverso l'innovazione continua. Siamo onorati di lavorare con voi per creare un futuro più luminoso.









V.FAQ del robot di saldatura automatica

Q1: Non so nulla della saldatrice automatica, che tipo di macchina dovrei scegliere?
Dicci semplicemente cosa vuoi fare usando questa macchina. E inviarci un'immagine di esempio è meglio.
Quindi ti invieremo soluzioni e suggerimenti perfetti.

Q2: Quando ricevo questa macchina, ma non so come usarla. Cosa dovrei fare?
Ti invieremo il manuale in inglese e il video su CD per l'utilizzo e la manutenzione della macchina. Se hai ancora qualche dubbio possiamo sentirci telefonicamente o tramite WHATSAPP/SKYPE. Il nostro ingegnere può anche essere inviato nel tuo paese per installare o regolare la macchina, se necessario.

Q3: Se si verificassero dei problemi con questa macchina durante il periodo di garanzia, cosa dovrei fare?
Forniremo parti gratuite per questa macchina durante il periodo di garanzia in caso di problemi. Forniamo anche assistenza post-vendita gratuita per sempre. Quindi per qualsiasi dubbio, faccelo sapere, ti forniremo soluzioni entro 30 minuti.







Un caloroso benvenuto a tutti i partner in tutto il mondo per consultare e visitare la nostra fabbrica!
