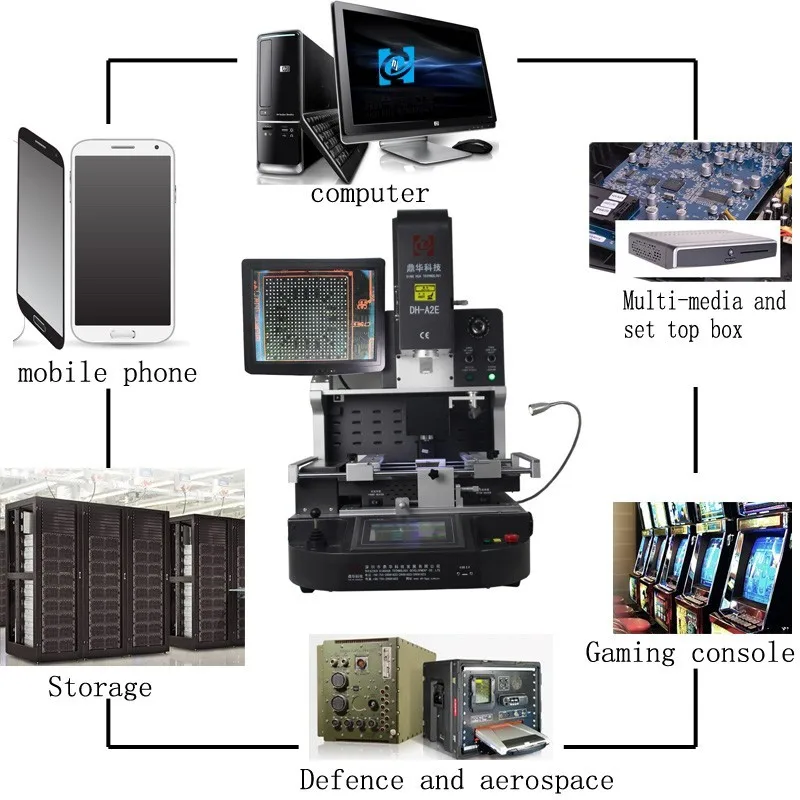

Stazione di rilavorazione BGA automatica DH-A2E
Stazione di rilavorazione bga ottica automatica con telecamera CCD
Saldatura, dissaldatura e montaggio automatici, chip di prelievo automatico al termine della dissaldatura.
Sistema di alimentazione automatica del chip abilitato.
Sistema di allineamento ottico HD CCD per il montaggio preciso di BGA e componenti. Piegatura e allungamento automatici dell'obiettivo CCD.
Posizionamento laser per posizionamento rapido Chip BGA e scheda madre.
Descrizione
Stazione di rilavorazione bga ottica automatica con telecamera CCD
Riepilogo delle caratteristiche
☛ Saldatura, dissaldatura e montaggio automatici, prelievo automatico del chip al termine della dissaldatura.
☛Sistema di alimentazione automatica del chip abilitato.
☛ Sistema di allineamento ottico HD CCD per il montaggio preciso di BGA e componenti. Piegatura e allungamento automatici dell'obiettivo CCD.
☛ PLC MITSUBISHI indipendente all'interno per controllare i movimenti, un movimento più stabile e preciso.
☛ Posizionamento laser per posizionamento rapido Chip BGA e scheda madre.
☛ Precisione di montaggio BGA entro 0.01 mm, percentuale di successo della riparazione del 99,9%.
☛ Dotato di pulsante di regolazione del flusso d'aria superiore, per soddisfare le esigenze di piccoli chip.
☛ Funzioni di sicurezza superiori, con protezione di emergenza.
☛ Funzionamento intuitivo, sistema ergonomico multifunzionale.
Controllo PLC MITSUBISHI originale giapponese indipendente
Riscaldatore superiore/testa di montaggio/movimento lente CCD più stabile e preciso.
Posizione laser
Posizione di assistenza laserning, posizionamento rapido per eseguire lavori ripetuti sullo stesso tipo di schede PCB,
ti fa risparmiare un sacco di tempo prezioso.
| Specifiche | ||
| 1 | Potere totale | 5300w |
| 2 | 3 riscaldatori indipendenti | Aria calda superiore 1200w, aria calda inferiore 1200w, preriscaldamento infrarosso inferiore 2700w |
| 3 | Voltaggio | AC220V±10％ 50/60Hz |
| 4 | Parti elettriche | Touch screen da 7 '' più modulo di controllo della temperatura intelligente ad alta precisione plus driver del motore passo-passo più PLC più display LCD più sistema CCD ottico ad alta risoluzione più posizionamento laser |
| 5 | Controllo della temperatura | K-Sensor a circuito chiuso più compensazione automatica della temperatura PID più modulo temp, precisione della temperatura entro ± 2 gradi. |
| 6 | Posizionamento PCB | Scanalatura a V più dispositivo universale più ripiano PCB mobile |
| 7 | Dimensione PCB applicabile | Massimo 370x410mm Minimo 22x22mm |
| 8 | Dimensione BGA applicabile | 2x2mm~80x80mm |
| 9 | Dimensioni | 600x700x850mm (L*P*A) |
| 10 | Peso netto | 70 kg |
