Sistema di rilavorazione BGA ad aria calda
La stazione di rilavorazione BGA Dinghua DH-5830 è un sistema di rilavorazione BGA ad aria calda utilizzato nella riparazione di laptop/telefoni cellulari/IC/BGA/schede madri CPU. Dotato di tre riscaldatori (2 riscaldatori ad aria calda, 1 preriscaldatore a infrarossi), sistema di controllo della temperatura indipendente a tre zone, touch screen HD, penna a ventosa, ventola a flusso incrociato (per il raffreddamento), sensore di temperatura esterno, regolazione dell'aria calda.
Descrizione
Descrizione dei prodotti
Questo manuale a infrarossiStazione di rilavorazione BGA DH-5830è un sistema di rilavorazione BGA ad aria calda progettato per la saldatura e dissaldatura di componenti BGA, SMD e SMT su schede a circuiti stampati (PCB). Questa stazione di rilavorazione BGA manuale fornisce un controllo preciso della temperatura e prestazioni di riscaldamento stabili, rendendola ideale per la riparazione di PCB, la rilavorazione della scheda madre e le applicazioni di sostituzione dei chip.
Dotata di sistemi di riscaldamento a infrarossi e ad aria calda, questa macchina di rilavorazione BGA garantisce una distribuzione uniforme del calore per prevenire danni ai componenti. È ampiamente utilizzato nella produzione elettronica, nei centri di riparazione e nei laboratori di ricerca e sviluppo per attività di rilavorazione BGA, rilavorazione SMD e riparazione SMT.
La stazione di rilavorazione BGA manuale è caratterizzata da funzionamento semplice,-prestazioni convenienti e funzioni di regolazione flessibili-perfette per linee di produzione su piccola-scala o officine professionali di riparazione elettronica.
Progettazione umanizzata:
1. Il riscaldatore superiore può spostarsi su/giù, avanti/indietro e ruotare liberamente.
2. Il riscaldatore inferiore può spostarsi su/giù per mantenere la distanza migliore dal PCB.
3. Forte senso del termometro, misurazione della temperatura più accurata.
4. Morsetto per PCB (scanalatura a V-) con dispositivo universale, adatto a tutti i tipi di BGA.
5. Può impostare il riscaldamento a 8 segmenti, l'archiviazione massiccia di profili di temperatura.
6. Con diverse dimensioni di ugelli, facilità di sostituzione e utilizzo, è disponibile la personalizzazione.
7. Pulsanti colorati in inglese e cinese, facili da riconoscere e utilizzare.
8. Certificazione CE.
Specifiche dei prodotti
|
Articolo
|
Parametro
|
|
Alimentazione elettrica
|
CA 220 V ± 10% 50 Hz
|
|
Potenza nominale
|
5500W
|
|
Massima potenza
|
1200w
|
|
Potenza dal basso
|
1200w
|
|
Potenza a infrarossi
|
3000w
|
|
Manopola del flusso d'aria- superiore
|
Per la regolazione del flusso d'aria calda- superiore (soprattutto trucioli molto piccoli/grandi)
|
|
Modalità operativa
|
Touch screen HD, impostazione del sistema digitale
|
|
Memorizzazione del profilo di temperatura
|
50000 gruppi
|
|
Controllo della temperatura
|
Sensore K + Anello Chiuso
|
|
Movimento del riscaldatore superiore
|
Destra/sinistra, avanti/indietro, ruota liberamente
|
|
Precisione della temperatura
|
±2 gradi
|
|
Posizionamento
|
Posizionamento intelligente, il PCB può essere regolato in direzione X, Y con "supporto a 5 punti" + staffa per PCB con scanalatura a V- + dispositivi universali.
|
|
Dimensioni del circuito stampato
|
Massimo 410×370 mm Minimo 22×22 mm
|
|
Chip BGA
|
2x2 - 80x80 mm
|
|
Distanza minima dei trucioli
|
0,15 mm
|
|
Sensore di temperatura esterno
|
1 pz
|
|
Dimensioni
|
570*610*570mm
|
|
Peso netto
|
35 kg
|

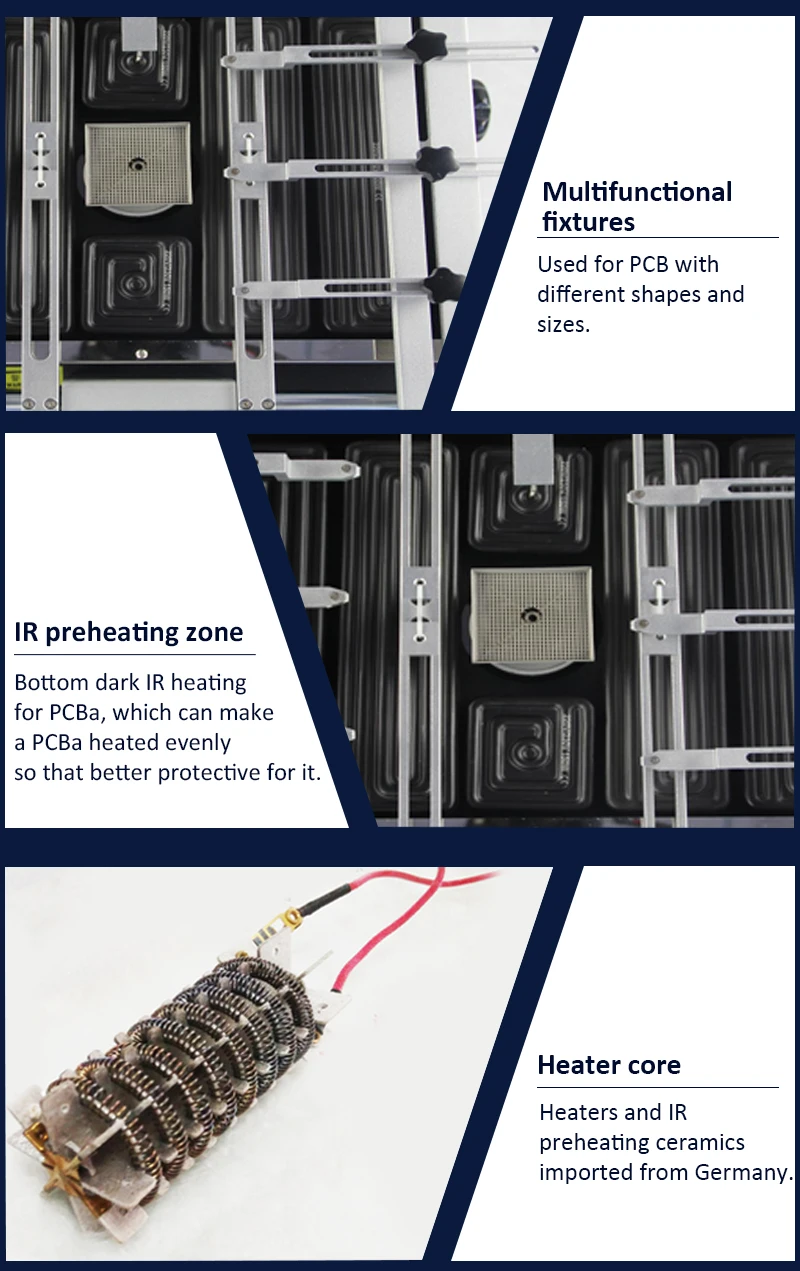

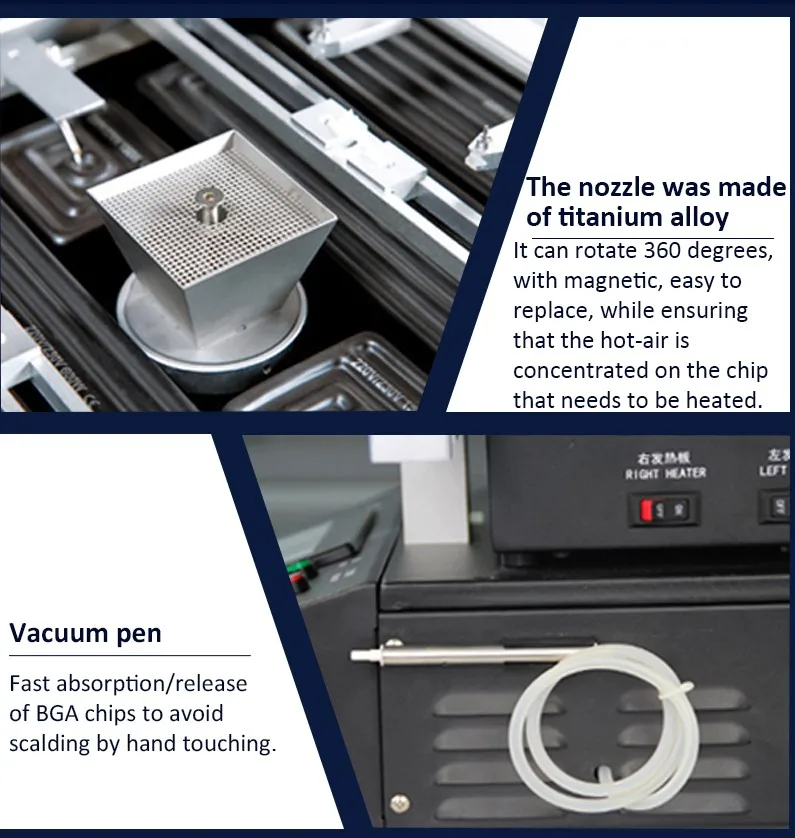

Immagini di dettaglio
Applicazione dei prodotti
1. Riparazione PCB e scheda madre
Rimozione e risaldatura di chip BGA su schede madri di computer, laptop e telefoni cellulari.
Correzione di difetti di saldatura come giunti freddi, ponti o saldatura insufficiente.
2. Produzione e rilavorazione di componenti elettronici
Utilizzato nelle linee di produzione SMT per la rilavorazione di PCB difettosi.
Ideale per l'assemblaggio di piccoli-lotti, il reballing o la sostituzione di componenti.
3. Ricerca e sviluppo e test di laboratorio
Utilizzato dagli ingegneri per lo sviluppo di circuiti, il test di prototipi e il debug funzionale.
Consente un controllo preciso della temperatura per componenti delicati.
4. Centri di manutenzione e formazione
Utilizzato in centri di riparazione, scuole tecniche e istituti di formazione per esercitazioni e dimostrazioni di saldatura.
