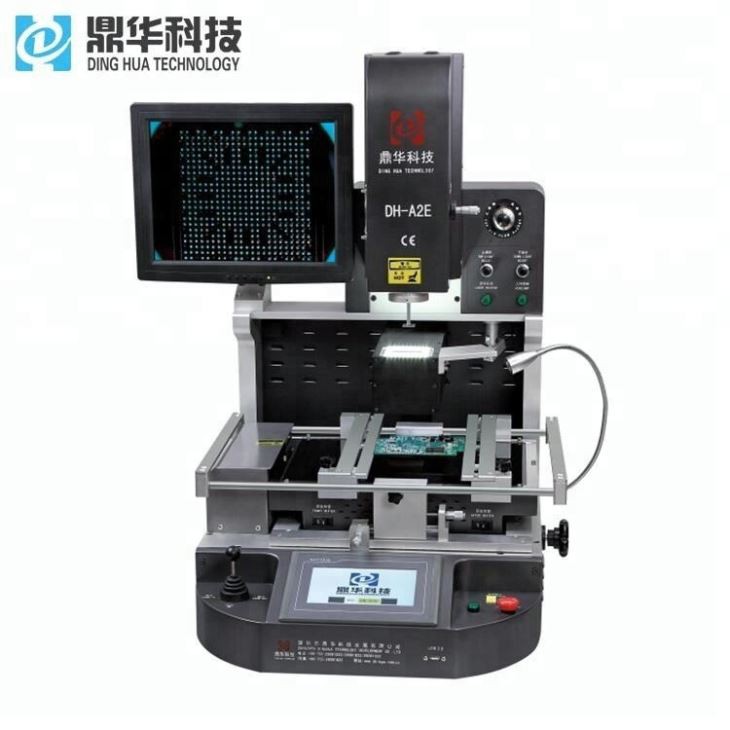

Saldatrice ottica BGA per telecamera CCD

1.introduzione al prodotto

Asse Z automatizzato con velocità programmabile a 2 stadi

Portaschede di precisione con base con bloccaggio a vuoto, micrometri XY, supporto inferiore

Il raffreddamento ad aria compressa bypassando il riscaldatore produce giunti resistenti e di qualità

Quattro ingressi per termocoppie

Libreria di profili predefiniti

Sequenza del processo controllata da software con interblocchi di sicurezza

Configurazione Plug and Opera

Coinvolgimento minimo dell'operatore

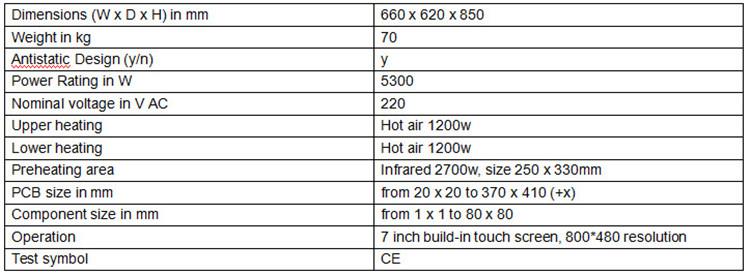

2.specifiche del prodotto

3.Applicazioni del prodotto

Capovolgi il chip sul substrato/PCB tramite il processo di collegamento tramite saldatura

Flip Chip/Die al substrato tramite incollaggio a termocompressione

Attacco Flip Chip/matrice mediante pasta non conduttiva

Die al substrato tramite pilastri di rame urtati

Attacco per matrice epossidica conduttiva

Rilavorazione dei componenti BGA/LGA/CCGA/QFN ecc..

4.Dettagli del prodotto

5.Qualifiche del prodotto

6.I nostri servizi

Il tempo di consegna del campione è di 5 giorni.

Il tempo di consegna per ordini di grandi dimensioni è di 7- 15 giorni.

Offriamo formazione gratuita e 1 anno di garanzia, supporto tecnico a vita intera.

Il prezzo più competitivo, macchina nuova di zecca spedita dalla fabbrica Dinghua.

Nessuna spesa intermedia, hai a che fare con una fabbrica.

7.Domande frequenti

●In che modo la vostra macchina di rilavorazione BGA garantisce l'allineamento preciso della sfera di saldatura sui chip e sul giunto di saldatura

sul PCB?

A: Sistema di visione ottica a colori, con movimento manuale degli assi x, Y, con luce divisa in due colori, zoom avanti/indietro e fine-

funzione di sintonizzazione, incluso il dispositivo di risoluzione della differenza di colore. Lo schermo del display mostra chiaramente la condizione di allineamento

della sfera di saldatura sui chip e del giunto di saldatura sul PCB.

●Qual è il principio del riscaldamento ad aria calda ea infrarossi della vostra macchina di rilavorazione BGA?

R:Ci sono tre riscaldatori indipendenti. Aria Calda Superiore + Aria Calda Inferiore + Piattaforma di preriscaldamento a infrarossi. L'aria calda

ha il vantaggio di un rapido riscaldamento e raffreddamento. La temperatura è molto facile da controllare La parte inferiore dell'infrarosso

per prevenire la deformazione del PCB (motivi generali di deformazione: grande differenza di temperatura tra le posizioni di

il PCB e il chip BGA target.) Questa modalità della macchina è relativamente facile da controllare e la temperatura è facile da controllare.
