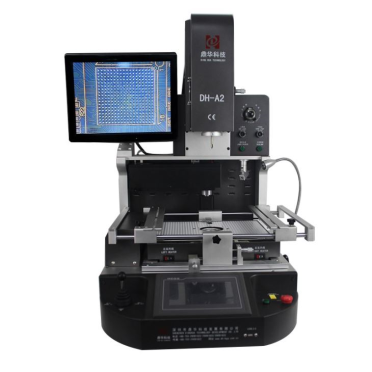

Macchina per la riparazione del computer con sistema di rilavorazione BGA
1. CCD ottico importato da Panasonic.2. Relè elettrico prodotto da OMRON.3. Saldare, dissaldare, raccogliere, sostituire e sistema di allineamento semplice automaticamente.4. Terza zona di riscaldamento sicura progettata per essere protetta da rete di acciaio
Descrizione
Macchina per la riparazione del computer con sistema di rilavorazione BGA
DH-A2 è costituito da un sistema di visione, un sistema operativo e un sistema sicuro, che può massimizzare le sue funzioni, anche semplificarle
la sua manutenzione, per rendere migliore l'esperienza dell'utente finale.
1. Applicazione diMacchina per la riparazione del computer con sistema di rilavorazione BGA
Per saldare, riballare, dissaldare un diverso tipo di chip:
BGA,PGA,POP,BQFP,QFN,SOT223,PLCC,TQFP,TDFN,TSOP, PBGA,CPGA,chip LED e così via.
2. Caratteristiche del prodotto della macchina per la riparazione del computer con sistema di rilavorazione BGA
* Durata della vita stabile e lunga (progettata per 15 anni di utilizzo)
* Può riparare diverse schede madri con un alto tasso di successo
* Controllare rigorosamente la temperatura di riscaldamento e raffreddamento
* Sistema di allineamento ottico: montaggio accurato entro 0,01 mm
* Facile da usare. Chiunque può imparare ad usarlo in 30 minuti. Non è necessaria alcuna abilità speciale.
3. Specifiche della macchina reballing per rilavorazione BGA
| Alimentazione elettrica | 110~240 V 50/60 Hz |
| Tasso di potenza | 5400W |
| Livello automatico | saldare, dissaldare, prelevare e sostituire, ecc. |
| CCD ottico | automatico con alimentatore di trucioli |
| Controllo della corsa | PLC (Mitsubishi) |
| spaziatura dei trucioli | 00,15 mm |
| Touchscreen | visualizzazione delle curve, impostazione dell'ora e della temperatura |
| Dimensioni PCBA disponibili | 22*22~400*420 mm |
| dimensione del chip | 1 * 1% 7E80 * 80 millimetri |
| Peso | circa 74 kg |
4. Dettagli della macchina reballing per rilavorazione BGA
1. Aria calda superiore e ventosa a vuoto installati insieme, che raccoglie comodamente un chip/componenteallineamento.
2. CCD ottico con visione divisa per i punti su un chip rispetto alla scheda madre visualizzati sullo schermo di un monitor.
3. Lo schermo di visualizzazione di un chip (BGA, IC, POP e SMT, ecc.) rispetto ai punti della scheda madre abbinati allineatiprima della saldatura.
4. 3 zone di riscaldamento, aria calda superiore, aria calda inferiore e zone di preriscaldamento IR, che possono essere utilizzate per schede madri di piccole dimensioni o iPhone, anche per schede madri di computer e TV, ecc.
5. Zona di preriscaldamento IR ricoperta da rete di acciaio, che rende gli elementi riscaldanti omogenei e sicuri.
6. Interfaccia operativa per l'impostazione dell'ora e della temperatura, i profili di temperatura possono essere memorizzati fino a 50,000 gruppi.
5. Perché scegliere la nostra workstation BGA LED SMD SMT automatica?
6. Certificato della macchina per la riparazione del computer del sistema di rilavorazione BGA
Certificati UL, E-MARK, CCC, FCC, CE ROHS. Nel frattempo, per migliorare e perfezionare il sistema di qualità, Dinghua ha superato la certificazione di audit in loco ISO, GMP, FCCA e C-TPAT.
7. Imballaggio e spedizione della macchina reballing automatica per rilavorazione BGA
8. Spedizione per la stazione di rilavorazione BGA
DHL, TNT, FEDEX, SF, trasporto marittimo e altre linee speciali, ecc. Se desideri un altro termine di spedizione, comunicacelo.
Ti supporteremo.
9. Termini di pagamento
Bonifico bancario, Western Union, Carta di credito.
Per favore dicci se hai bisogno di altro supporto.
10. Guida operativa per la stazione di rilavorazione BGA DH-A2
11. Le conoscenze rilevanti per la macchina di riparazione BGA.
Allineamento ottico: l'imaging del prisma e l'illuminazione a LED vengono adottati attraverso il modulo ottico per regolare la distribuzione del campo luminoso in modo che l'immagine di un piccolo chip venga visualizzata sul display per ottenere l'allineamento e la riparazione ottica. Parlare di allineamento non ottico significa allineare BGA con la linea dello schermo PCB e puntarlo ad occhio nudo per ottenere la riparazione dell'allineamento.
Le apparecchiature operative intelligenti per l'allineamento visivo, la saldatura e lo smontaggio di elementi BGA di diverse dimensioni possono migliorare efficacemente la produttività del tasso di riparazione e ridurre notevolmente i costi.
Attualmente, ci sono tre modalità di riscaldamento nel sistema di riparazione: aria calda verso l'alto + infrarossi verso il basso, infrarossi su e giù e aria calda su e giù. Al momento non esiste una conclusione definitiva su quale sia la soluzione migliore. Alcuni dei principi di produzione dell'aria calda superiore sono i ventilatori, altri sono le pompe d'aria e quest'ultima è relativamente migliore. Attualmente, il riscaldamento a infrarossi è principalmente a infrarossi lontani, perché la lunghezza dell'onda a infrarossi lontani è luce invisibile, non sensibile al colore, fondamentalmente lo stesso assorbimento e indice di rifrazione di diverse sostanze, quindi è migliore del riscaldamento a infrarossi. Una sorta di saldatura a riflusso ad aria calda, la parte inferiore del PCB deve poter essere riscaldata. Lo scopo di questo riscaldamento è evitare deformazioni e deformazioni causate dal riscaldamento su un solo lato del PCB e ridurre il tempo di fusione della pasta saldante. Questo riscaldamento inferiore è particolarmente importante per la rilavorazione BGA di lastre di grandi dimensioni. Una sorta di Ci sono tre modalità di riscaldamento nella parte inferiore dell'attrezzatura di riparazione BGA: una è il riscaldamento ad aria calda, l'altra è il riscaldamento a infrarossi e la terza è il riscaldamento ad aria calda + infrarossi. Il vantaggio del riscaldamento ad aria calda è il riscaldamento uniforme, consigliato per il processo di riparazione generale. Lo svantaggio del riscaldamento a infrarossi è il riscaldamento non uniforme del PCB. Ora, aria calda + infrarossi lo sono
ampiamente utilizzato in Cina.
Controllo dello strumento, basso tasso di riparazione, chip BGA facile da masterizzare, in particolare BGA senza piombo. Rispetto ad alcuni tavoli di riparazione di fascia alta, sono disponibili il controllo PLC e il controllo completo del computer.
Scegli un buon ugello di ritorno dell'aria calda. L'ugello di ritorno dell'aria calda appartiene al riscaldamento senza contatto. Durante il riscaldamento, la saldatura di ciascun giunto saldato sul BGA viene fusa contemporaneamente dal flusso d'aria ad alta temperatura. Può garantire un ambiente a temperatura stabile durante l'intero processo di riflusso e proteggere i dispositivi adiacenti dai danni causati dall'aria calda convettiva. Il successo dipende dall'uniformità della distribuzione del calore sul package e sul pad PCB, senza soffiare o spostare i componenti nel riflusso. Una sorta di temperatura di resistenza al calore della maggior parte dei dispositivi a semiconduttore nel processo di riparazione BGA è 240, C ~ 600, C. Per il sistema di riparazione BGA, il controllo della temperatura di riscaldamento e dell'uniformità è molto importante. Nel caso di riparazione, il trasferimento di calore per convezione prevede l'espulsione dell'aria riscaldata attraverso l'ugello, che ha la stessa forma dell'elemento. Il flusso d'aria è dinamico, compreso l'effetto laminare, l'area di alta e bassa pressione e la velocità di circolazione. Quando questi effetti fisici si combinano con l’assorbimento e la distribuzione del calore, è chiaro che la costruzione di ugelli ad aria calda per il riscaldamento locale, nonché la corretta riparazione del BGA, sono un compito complesso. Qualsiasi fluttuazione di pressione o il problema della fonte di aria compressa o della pompa richiesta dal sistema di aria calda ridurrà sostanzialmente le prestazioni della macchina.
Tempo effettivo: DH-A2 prodotto da Shenzhen Dinghua Technology Development CO, Ltd. Il grande fondo del modello di utilità adotta il riscaldamento a infrarossi, composto da sei gruppi di tubi di riscaldamento a infrarossi; il piccolo fondo adotta il vento di riscaldamento a infrarossi; la parte superiore adotta il riscaldamento ad aria calda, composto da un gruppo di avvolgimento del filo di riscaldamento e un tubo del gas ad alta pressione. Il sistema di controllo adotta la modalità PLC, che può memorizzare 200 curve di temperatura.
Vantaggi della macchina per la riparazione del computer del sistema di rilavorazione BGA:
Per il riscaldamento utilizza tre corpi scaldanti indipendenti, due dei quali riscaldabili anche a sezioni; uno è il riscaldamento a temperatura costante, ma può spegnere cinque corpi scaldanti a piacimento per ridurre il consumo energetico
Adotta il sistema di allineamento ottico, che può completare l'operazione di allineamento in modo più conveniente e rapido
Il telaio di supporto del PCB adotta la forma del foro di posizionamento, che può completare il fissaggio del PCB in modo più comodo e rapido, soprattutto per piastre di forma speciale.
poiché è riscaldato da tre corpi riscaldanti indipendenti, la pendenza di aumento della temperatura è più rapida, il che può soddisfare meglio i requisiti del processo senza piombo;
la temperatura superiore adotta la pressione dell'aria esterna perché la fonte della pressione dell'aria è molto stabile, esiste un sistema di dispersione della pressione dell'aria, quindi la temperatura superiore è molto uniforme;
Con l'interfaccia touch screen, la curva della temperatura può essere regolata in qualsiasi momento, rendendo l'operazione più comoda;
