MANUALE BGA Repair Machine
Dinghua BGA Rework Station DH-5830 è una macchina di riparazione BGA manuale ampiamente UESD nella riparazione, rimuovere e sostituire i componenti della griglia a sfera (BGA) su circuiti stampati su circuiti stampati (PCB). Teni CPU, GPU, GPU, Memory ICS, chips BGA su PCB in laptop, Smartphones, Servers e Servers.
Descrizione
Descrizione dei prodotti
Dotato diTre - Zone Independent Temperation Control(Area di preriscaldamento a infrarossi, ugelli di aria calda superiore e inferiore) e strumenti di precisione comeUna penna di aspirazione sotto vuotoEposizionamento a punto rosso laser, questa stazione di rielaborazione offre capacità di rielaborazione stabili, efficienti e precise. È ampiamente utilizzato nella riparazione di schede madri, schede di comunicazione, sistemi di controllo industriale e altri assiemi elettronici.
| Articolo | Parametro |
| Alimentazione elettrica | AC220V ± 10 ％ 50Hz |
| Potenza nominale | 5500W |
| Potenza superiore | 1200w |
| Potenza inferiore | 1200w |
| Potere a infrarossi | 3000w |
| Top Air - manopola di flusso | Per la regolazione del flusso d'aria |
| Modalità operativa | Touch screen HD, impostazione del sistema digitale |
| Archiviazione del profilo di temperatura | 50000 gruppi |
| Controllo della temperatura | K sensore + anello chiuso |
| Movimento del riscaldatore superiore | A destra/sinistra, anteriore/all'indietro, ruotare liberamente |
| Precisione della temperatura | ± 2 gradi |
| Posizionamento | Posizionamento intelligente, PCB può essere regolato in direzione x, y con "supporto 5 punti" + v - Groov PCB Bancelle |
| Dimensione del PCB | Max 410 × 370 mm min 22 × 22 mm |
| Chip bga | 2x 2 - 80 x80 mm |
| Spaziatura minima del chip | 0,15 mm |
| Sensore di temperatura esterno | 1pc |
| Dimensioni | 570*610*570mm |
| Peso netto | 35 kg |
Immagini dettagliate
L'ugello è stato realizzato in lega di titanio, può ruotare a 360 gradi, con magnetico.
Adattamento personalizzato: Disponibile in più dimensioni per abbinare diverse chip BGA/SMT.
Riscaldamento efficiente: Flusso d'aria focalizzato garantisce un riscaldamento rapido e uniforme.
Protezione dei componenti: Impedisce al calore di diffondersi ai dispositivi sensibili nelle vicinanze.
Facile installazione: Quick - Modifica Progetta per un comodo operazione.
A La penna di aspirazione sotto vuoto è uno strumento ausiliariointegrato in una stazione di rework BGA, progettata per ilGestione sicuradi componenti elettronici durante i processi di riparazione e rilavorazione.
Alta precisione: Garantisce un posizionamento accurato sui pad PCB.
Utente - Friendly: Simple One - Operazione di aspirazione e rilascio tocco.
Uso versatile: Adatto per BGA, QFP, SOP e altri componenti SMT.
Integrato con la stazione di rielaborazione: Convenientemente collegato al sistema per una potenza di aspirazione stabile.
Infissi multifunzionalisono supporti appositamente progettati utilizzati in una stazione di rework BGA perSicurare e stabilizzare i circuiti stampati (PCB)durante la riparazione e la rielaborazione.
Design regolabile: Ospita varie dimensioni e forme PCB.
Serraggio fermo: Impedisce la vibrazione, lo spostamento o la deformazione della tavola durante il riscaldamento.
High - Resistenza alla temperatura: Realizzato con materiali durevoli che resistono a infrarossi e caldi - riscaldamento dell'aria.
Facile funzionamento: Installazione e regolazione rapida per diverse attività di riparazione.
ILZona di preriscaldamento IR (infrarossi)è progettato perPreriscaldare uniformemente il circuito stampato (PCB)Prima del processo di saldatura o desolamento.
Riscaldamento uniforme: Garantisce una distribuzione della temperatura costante attraverso il PCB.
Stress termico ridotto: Protegge i chip sensibili e impedisce la deformazione della scheda.
Efficienza energetica: Il riscaldamento a infrarossi fornisce preriscaldamento rapido e stabile.
Qualità di rielaborazione migliorata: Crea il giusto equilibrio termico per una saldatura precisa.
Caratteristiche dei prodotti
1. Con la ventosa del vuoto, raccogli comodamente il chip BGA dopo il tramonto.
2. Con l'interfaccia USB 2.0, può essere collegato con un computer o un mouse, una curva di temperatura dello screenshot o un futuro aggiornamento del sistema.
3. Recono - Impostazioni temporali e il display del profilo di temperatura effettivo può essere utilizzato per analizzare e correggere i parametri.
4. Il sensore di temperatura esterno consente il monitoraggio della temperatura e l'analisi accurata del profilo di temperatura in tempo reale.
5. Adottare tre zone di riscaldamento, aria calda superiore e bassa riscaldatore, il riscaldatore inferiore è la zona di preriscaldamento a infrarossi.
6. K Tipo di controllo del ciclo ravvicinato, l'accuratezza della temperatura sarà su ± 2 gradi.
7. Ventola di raffreddamento a flusso incrociato ad alta potenza, impedire al PCB di deformazione.
8. Sistema di suggerimenti suoni: c'è un promemoria vocale 5S-10 prima del completamento del riscaldamento, per preparare l'operatore.
9. Misura di sicurezza: guardia di surriscaldamento.

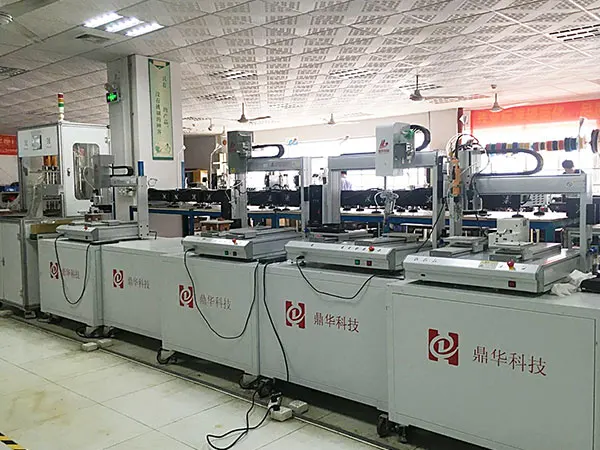

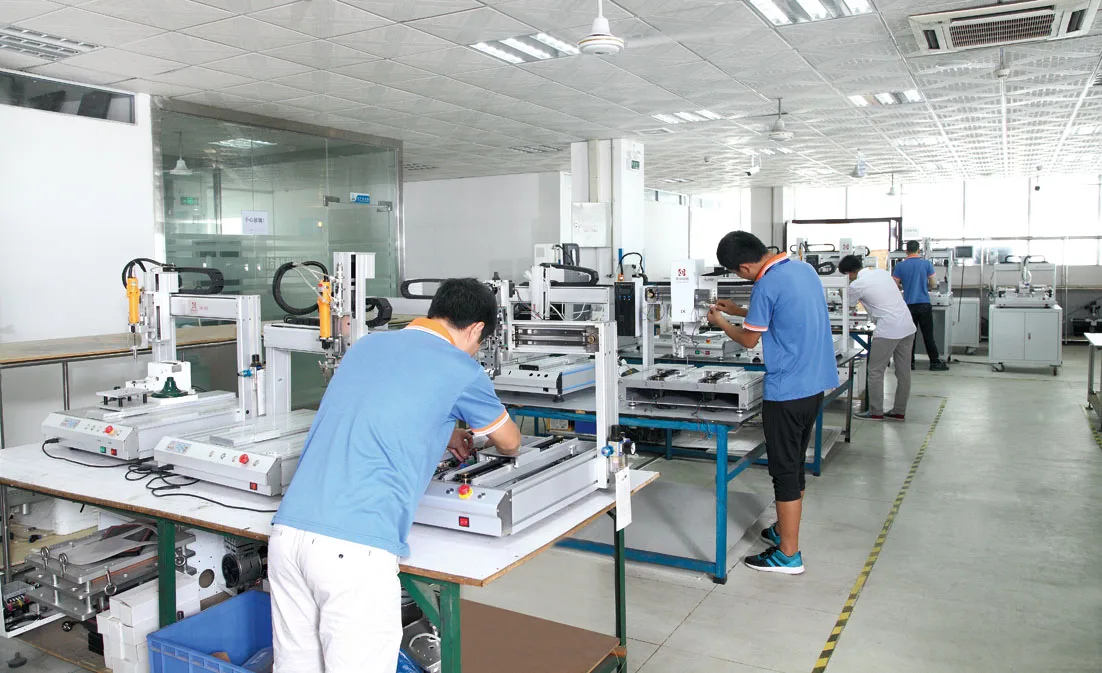

La nostra azienda
FAQ
D: Che cos'è una stazione di rielaborazione BGA?
A: Una stazione di rilassazione BGA è una macchina utilizzata per rimuovere, riparare e sostituire i chip BGA (griglie a sfera) su circuiti stampati (PCB) riscaldandole in modo controllato. Aiuta a fissare o sostituire i chip difettosi in dispositivi come laptop, smartphone e console di gioco.
D: Sei un produttore o una società commerciale?
A: Siamo un produttore Specilizziamo nella stazione di ricostruzione BGA, x - Macchina di conteggio dei raggi, x - RAY ISPEZIONE MACHE
D: Dov'è la tua fabbrica?
A: 4 ° F 6B, Shengzuozhi Technology Park, Xinqiao/518125, Bao'an, Shenzhen, Guangdong, Cina.
D: Quale servizio puoi privare?
A: 1. Professionista dopo - Servizio di vendita, consulenza tecnica gratuita e dimostrazione video disponibile . 2. 1- Garanzia di anno per l'intera macchina (esclusi i consumatori) . 3. i servizi OEM e ODM sono accolti . 4. Metodi di pagamento: t/t, Western Union, ecc.
D: Fornite il manuale dell'utente e il video dell'operazione?
A: Fornire il manuale dell'utente inglese gratuitamente, è disponibile il video dell'operazione. La lingua operativa è inglese e cinese.
